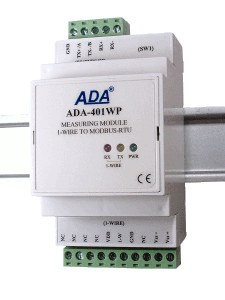

Moduł pomiarowy 1-WIRE na MODBUS-RTU
ADA-401WP
(ADA-M401WP)

Moduł pomiarowy 1-WIRE na MODBUS-RTU* Cena dostępna w odpowiedzi na zapytanie ofertowe
Zastosowanie cyfrowych czujników temperatury, wilgotności względnej, ciśnienia atmosferycznego z intefejsem 1-WIRE, które zmierzoną wartość pomiaru przekazują za pomocą protokołu transmisji danych eliminuje wpływ długości przewodów na pomiar jak ma to miejsce w systemach bazujących na analogowym przetwarzaniu sygnału. Zaletą stosowania cyfrowych czujników jest również znacznie łatwiejsze niż w rozwiązaniach standardowych (analogowych) prowadzenie procedur testowych, które pomagają wyeliminować niesprawne elementy systemu. Jednak komunikacja z czujnikami 1-WIRE nie należy do najprostszych i trudno jest ją zaimplementować w sterownikach przemysłowych. Rozwiązaniem tej niedogodności jest adresowalny moduł pomiarowy dla czujników z interfejsem 1-WIRE ADA-401WP z zaimplementowanym protokołem MODBUS-RTU. Umożliwia on na bazie magistrali RS485 i protokołu MODBUS-RTU budowanie sieci z adresowalnymi węzłami, do których można podłączyć wiele czujników temperatury z interfejsem 1-WIRE.
Zastosowanie modułu pomiarów ADA-401WP jako adresowalnego węzła dla magistrali 1-WIRE pozwala na zwiększenie odległości do 1200m między urządzeniami 1-WIRE a komputerem PC z oprogramowaniem monitorującym typu SCADA czy innym urządzeniem typu MASTER np. sterownikiem PLC. Zastosowanie dodatkowego konwertera RS232/ RS485 ADA-1040 lub USB/RS485 ADA-I9140 umożliwia monitorowanie modułów ADA-401WP poprzez interfejs RS-232 lub USB z komputera klasy PC wyposażonego w odpowiednie oprogramowanie typu SCADA.
ADA-401WP wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń magistrali 1-WIRE i RS-485, a także do podłączenia zasilania. Ochronę przeciwprzepięciową na każdej linii RS- 485 wykonano na bazie diod przeciwprzepięciowych 600W i bezpieczników. Do magistrali RS485 można podłączyć 32 urządzenia ADA-401WP. Po zastosowaniu:
- separatora/repeatera ADA-4040 można podłączyć kolejne 32 moduły i wydłużyć magistralę RS485 o kolejny odcinek 1200m,
- huba RS485 ADA-4044H można podłączyć do 128 modułów, zmienić topologię magistrali RS485 z liniowej na gwiazdę, każde ramię gwiazdy może mieć długość 1200 metrów,
- konwerterów ETHERNET na RS485 ADA-13040 lub Wi-Fi na RS485 ADA-14040 można podłączyć moduły ADA-401WP z dowolnej lokalizacji do systemu monitorowania i sterowania.

ADA-401WP przystosowany jest do zasilania z zewnętrznego źródła napięcia stałego stabilizowanego (np. zasilacz ADASPS240040D1), którego wartość powinna zawierać się w granicach od 10V= do 30V=, pobór mocy 3W. Posiada również wbudowane zabezpieczenie przed odwrotną polaryzacja zasilania.
Przykład podłączenia modułu ADA-401wp
